煤礦固定抱索器乘人裝置RJY30-22/500

RJY30-22/500煤礦固定抱索器乘人裝置

《固定抱索器架空乘人裝置技術條件》MT873-2000，此標準僅適用于固定抱索器，且制訂標準較早，安全保護的項目少、技術要求較低。


1 概述
煤礦固定抱索器架空乘人裝置（以下簡稱乘人裝置）是煤礦井下輔助運輸設備，是煤礦斜井和平巷運送人員上下的專用工具。它主要由驅動部分、托繩部分、乘人部分、尾輪部分、張緊部分及電控部分組成。具有運行安全可靠、人員上下方便、操作簡單、維修方便、動力消耗小、輸送效率高、一次性投資低等特點。是一種新型的現代化礦山人員輸送設備。 使用環境條件
1.1.1工作條件：
1.1.1.1隔爆型乘人裝置工作時，周圍空氣中的瓦斯、煤塵等不應超過《煤礦安全規程》中規定的濃度。
1.1.1.2乘人裝置應安裝在空氣溫度0℃～40℃、相對濕度不大于85%（環境溫度為20℃±5℃時），海拔高度不超過1000m的巷道內, 應能防止液體浸入電器內部，無劇烈震動、顛簸, 無腐蝕性氣體的環境中工作。
1.1.1.3當海拔高度超過1000m時，需要考慮到空氣冷卻作用和介電強度的下降，選用的電氣設備應根據制造廠和用戶的協議進行設計或使用。
2 產品型號及基本性能參數
2.1   型號  產品型號編制方法按下面要求執行： RJ
修改序號：帶轉彎為W
驅動方式：變頻調速為P，直流調速為Z,液壓調速為 U,開關磁阻為D，交流電機不注
張緊方式：液壓張緊為(Y),重錘張緊不注
  補充參數：最大適應傾角，單位為度（°）/最大運輸 距離，
單位為米
主 參 數：驅動功率,單位為千瓦（KW）
制動方式：液壓站為Z,電液制動器為Y,氣動為Q
乘人裝置類別：雙向活動抱索器為（H），雙向大坡度可 摘掛抱索器（K）,雙向固定抱索器不注，單向活動抱索器（DH）,單向大坡度可摘掛抱索器（DK），單向固定抱索器（D）
產品類型：架空乘人裝置
示例：采用機械傳動，電力液壓制動和重錘張緊，最大適用傾角22°，最大運輸距離500m，驅動功率為30KW的煤礦固定抱索器架空乘人裝置：RJY30-22/500。
2.2  基本性能參數見表1。
型 號 單 位 RJY30-22/500
最大適應工作坡度 度 22°
最大適應工作距離 m 500
電機型號 / YB2-225M-6
電機轉速 轉/分鐘 980
驅動電機功率 KW 30
減速器型號 / TPS250-63-3F
制動器型號 / YWZB-300/45
運輸速度 m/s 0.96
鋼絲繩直徑 m m 21.5
鋼絲繩最大牽引力 KN 15.2
鋼絲繩破斷拉力 KN 266
驅動輪直徑 m m 1200
尾輪直徑 m m 1200
尾輪最大預張力 KN 32.7
尾輪最小預張力 KN 21.8
尾輪張緊最大行程  m 7
最大輸出效率 人/每小時 345
同時乘坐人數  人 150
系統電壓 V 380/660
尾輪張緊形式 / 重錘機械式
吊椅間距 m 10
托輪間距  m  8
3 工作原理

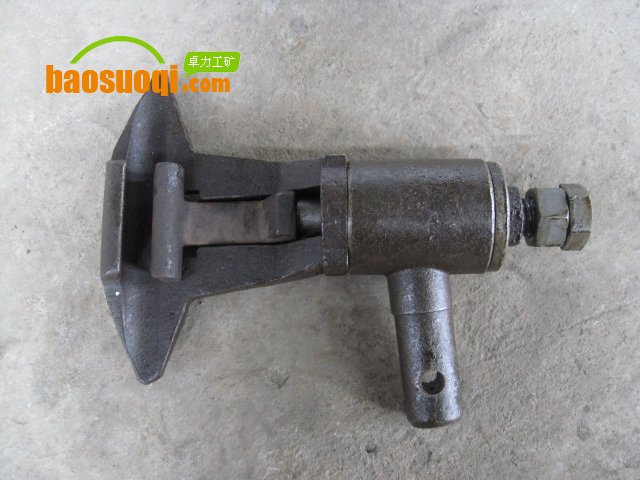

煤礦固定抱索器乘人裝置的工作原理是：將鋼絲繩安裝在驅動輪、托繩輪、壓繩輪、尾輪上，并經設有重錘的張緊裝置拉緊后，由驅動裝置輸出動力帶動驅動輪和鋼絲繩作無極循環運行，乘人器上的固定抱索器與鋼絲繩產生機械自鎖，鎖緊后在運行的鋼絲繩上，作上行或下行，從而實現輸送礦工的目的。
